描述

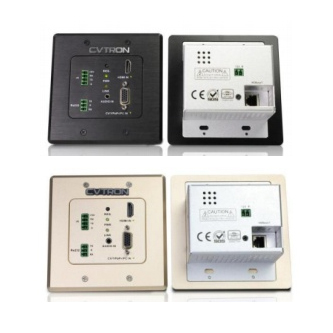

产品描述： CT-WHB150TX嵌入式发送器采用HDBaseT技术传输视频、音频及其控制信号(可配合矩阵使用)，与HDBaseT 系列接口的产品完全兼容，传输距离可达150米。支持 CVBS、 YPbPr、 VGA、 DVI、 HDMI 信号传输及 IR、 RS232 passthroug功能，采用 DC 12V/2A 电源供电并支持POC供电。 功能特点 (1)支持CV、SVIDEO、YPbPr、VGA、DVI、HDMI多种信号类型； (2)支持输入信号自动切换功能； (3)支持外部Audio信号嵌入到视频信号中进行同步传输； (4)支持输出分辨率设置功能，最高能达到1080P@60HZ输出分辨率； (5)可支持输出分辨率设置功能； (6)采用双绞线(HDBaseT)接口，传输距离可达150米； (7)支持标准HDBastT的PoC远程供电，可搭配HDBaseT设备使用； (8)支持内嵌双向红外和RS-232控制信号切换功能； (9)使用全铝工艺，标准桌插嵌入式结构，高质量和高性价比。 技术参数： 视频输入： (1)支持的协议：HDMI1.3a,DVI1.0,HDCP1.3 (2)PIXEL 带宽：像素带宽 165MHz , 全数字 (3)接口带宽：2.25Gbps,全数字（总共 6.75Gbps，每种颜色是 2.25Gbps） (4)最大支持分辨：PC 1920x1200@60_24bit 色深，HDTV 1920x1080P@60_36bit 色深 (5)位 时 钟 抖 动 (ClockJitter)： <0.15 Tbit (6)位 上 升 时 间(Risetime )： <0.3Tbit (20%--80%) (7)位下降时间(Falltime)： <0.3Tbit (20%--80%) (8)信号类型： HDMI 1.3a /DVI 1.0 规范中的 HDM/DVI-D 全数字 T.M.D.S. 信号 (9)接口： HDMI-A 接口(Type A connector ) (10)信号强度： T.M.D.S. 3.3V p-p (11)最小/最大电平： T.M.D.S. 2.9V/3.3V (12)阻抗： 50 Ω (13)技术参数 型号 CT-WHB-TX 发送器 (14)最大直流偏置误差： +/-15mV (15)建议最大输入距离： 小于 15 米，在1920x1080p@60 时（推荐使用认证过的 HDMI专用线材，如Molex TM 的线材） (16)输入EDID： 使用系统默认的 EDID Link 口输入/输出： (1)接口：高速 RJ45 座 (2)支持的协议：HDBaseT协议；完整支持HDMI1.4协议3D 部分，包括支持全部的 HDMI1.4协议中主流的 3D 显示模式，但不包括 3D_1080P@120Hz，向下兼容 HDMI1.3的标准，HDCP1.3 协议，DVI1.0协议。 (3)PIXEL 带宽：像素带宽 225MHz ，全数字 (4)接口带宽：6.75bps（RGB:2.25 Gbps/per lane） (5)最大支持分辨率：Normal-PC：1600x1200P@60_24bit，HDPC：1920x1200P@60_24bit；HDTV：1920x1080P@60_36bit；3D Format：1920x 1080P@24_36bit。 (6)建议最大输入/输出 (7)距离：最大 150 米，在 1920x1080p@60 时（推荐使用 CAT5e/6/7 专用线材） 规格： (1)电源：直流+12V (2)温度：储存、使用温度: -20°～ +70°C (3)湿度：储存、使用湿度:10% ～90% (4)平均故障间隔时间：30,000 小时 (5)质保：1年免费保修,终生维护
